一、总体概述

       近年来，信息处理系统发展迅速，对信息传输的快速、便捷、安全性和稳定可靠性要求高。在新建办公楼中，所建网络要求对内适应不同的网络设备、主机、终端、PC及外部设备，可构成灵活的拓扑结构，有足够的系统扩展能力，对外通过与国家公共数据网，综合业务数字网与国内外新闻机构、信息中心相连，组成全方位多通道的信息访问系统。总之，既要适应当前信息处理的需要，又充分考虑到信息系统未来的发展趋势。

       网络综合布线系统采用模块化设计，物理上为星形结构，逻辑上为总线结构，这样既有利于系统连接和扩充，保持很高的灵活性；同时也能保证信息传输的高速率。标准上符合EIA/TIA568商用建筑物配线标准和常用通信标准，兼容多个厂家的产品设备，支持各种模拟信号、数字信号、语音、数据和图像的传递以及控制信号和弱电信号的应用。

       网络综合布线系统是大楼智能化系统的基础，作为通信系统的主要物理支持平台的结构化综合布线是系统建设的重点。大楼的综合布线系统必须要满足大楼信息化管理的要求。结构化布线系统的大部分子系统都位于建筑物内部，一旦完成建设将很难变更系统地结构并对系统进行升级，所以在建设初期就明确结构化布线系统作为一个基础的物理平台，需要具有一定的超前性。


二、设计原则

安全性：系统中的所有设备，在性能指标中安全性放在首位。要求数据不丢失、系统可靠连续运转的同时，还应符合中国或国际有关的安全标准，并可在非理想环境下有效工作。

实用性：系统设计应符合实际需要，不能华而不实。如果片面追求系统的超前性，势必造成投资过大，使系统偏离实际需要太远；而片面追求经济性，势必降低功能与技术先进性，而不能满足信息时代的需求。因此，系统要有实用性，具备好的性能价格比。

可扩充性：系统所应用的技术不断向前发展，用户需求也在不断变化，同时考虑到本工程功能多、用户多、服务对象不同，因此智能系统的设计与实施应充分考虑到将来扩展的需要。

易维护性：系统运行过程中的维护是极为重要的。应尽量做到简单易操作。系统的运转尽量做到给电后即可启动工作，平日免维修。维护过程中无需使用过多的专用维护工具。

三、需求分析

       综合布线系统可以支持目前和将来的语音、数据和多媒体图像传输的需求，满足办公自动化和计算机网络系统对布线的需求，并可于外部网络连接。布线系统应为开放式结构，在应用上还能支持会议电视、多媒体等系统的需要。即任一信息点能够连接不同类型的设备，如计算机、打印机、终端或电话、传真机。

       综合布线系统中，除去固定在建筑物内的线缆外，其余所有的接插件都是积木式的标准件，以方便管理和使用，布线系统应该是可扩充的，以便将来有更大的发展时，很容易将设备扩展进去。通过跳线和不同的网络设备，可以实现各种不同逻辑拓扑结构的网络。

       在设计中应充分考虑到系统的长期可靠性，以具有高可靠性的机柜型配线系统为核心，努力提高系统可靠性和安全性。

四、系统设计

4.1传输介质选择


结构化综合布线系统中常用有三种传输介质可供选择:
a.五类（6类）非屏蔽双绞线（或屏蔽双绞线）
b.(GigaSPEED)千兆比特（六类）4对非屏蔽双绞线
c.光缆：根据项目具体情况及用户所提出的要求，因此我们确定水平子系统的传输介质选用的6类非屏蔽双绞线，完全满足其数据、语音及抗干扰的要求。

4.2工作区子系统

       工作区布线子系统由终端设备连接到信息插座的连线（或软线）组成，包括装配软线、连接器和连接所需的扩展软线，并在终端设备与I/O之间搭桥。

       工作区子系统中所使用的连接器必须具备有国际ISDN标准的8位接口，这种接口能接受大楼自动化系统所有低压信号以及高速数据网络信息和数码声频信号。


4.3水平子系统

       从用户工作区连接至垂直主干线子系统的线便是水平布线子系统，它与主干线子系统的区别在于：水平布线子系统总是在一个楼层上，并与信息插座连接。在综合布线系统中，水平子系统由4对非屏蔽双绞线组成，能支持大多数现代通信设备。如果需要某些宽带应用时，可以采用光缆。

       从用户工作区的信息插座开始，水平布线子系统在交线处连接，或在小型通信系统中在以下任何一处进行互连：远程通信接线间、干线接线间或设备间。在设备间中，当终端设备位于同一楼层时，水平布线子系统将在干线接线间或远程通信接线间的交叉连接处连接。


4.4垂直主干子系统

       垂直干线子系统又称垂直主干线子系统，它提供建筑物干线电缆的路由，是指从主配线间至楼层配线间的电缆。干线子系统通常是在二个单元之间，特别是在位于中央点的公共系统设备处提供多个线路设施。该子系统由所有的布线由电缆组成，包括导线和光纤以及将此光纤连到其它地方的相关支撑硬件及从主要单元如计算机房或设备间和其它干线接线间来的电缆。

       为了与建筑群的其它建筑物进行通信，干线子系统将中继线交叉连接点和网络接口（由电话局提供的网络设施的一部分）连接起来。网络接口通常放在设备相邻近的房间。网络接口为这些设施和建筑物综合布线系统之间划定界限。


4.5管理子系统


管理应对设备间、交界间和工作区的配线设备、线缆、信息插座等设施，按一定的模式进行标识和记录，并符合以下规定：

规模较大的布线系统宜采用计算机进行管理，简单的布线系统宜按图纸资料进行管理，并应做到记录准确，及时更新、便于查阅。

每条电缆、光缆、配线设备、端接点、安装通道和安装空间均应给定唯一的标志。

配线设备、缆线、信息插座等硬件均应设置不易脱落和磨损的标识，并应有详细的书面记录和图纸资料。

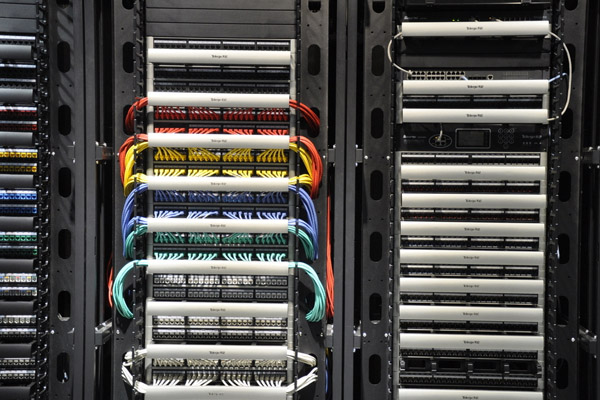

各层配线间线缆一般从主干线槽经过防静电地板进入相应机柜，在完成分组、上架、理线、绑扎后进行最后的线缆卡接，具体情况应根据现场施工要求灵活处理，但总体须保证线缆的安全和理线的整齐美观。

4.6设备间子系统

       设备间子系统由设备间中的电缆、连接器和有关的支撑硬件组成。它的作用是把公共系统设备的各种不同设备互连起来。该子系统将中继线交叉连接处和布线交叉连接处与公共系统设备连接起来。该子系统还包括设备间和邻近单元如建筑物的入口区中的导线。这些导线将设备或避雷装置连接到有效建筑物接地点。
